Smart Manager Serie

Der Smart Manager 4.0 und Smart Manager pro von STV-Electronic ist ein industrietauglicher Kleincomputer, der es Ihnen leicht macht, komplexe Aufgaben in der Steuerungstechnik oder Gebäudeautomatisierung umzusetzen. Durch seinen breiten Spannungseingang von 12 V bis 30 V lässt es sich einfach in viele Anwendungen integrieren.

Der Broadcom®-Prozessor des Raspberry Compute Moduls CM3+ bietet mit seinen vier Kernen und 1,2 GHz Taktfrequenz Rechenleistung für komplexe Aufgaben. Mit 1 GB RAM und 8 oder 32 GB Flash an Bord ist genug Speicherplatz verfügbar. Alternativ steht der SmartManager 4.0 als Variante mit SD-Slot zur Verfügung.

Bis zu zwei Ethernet-, 6 USB 2.0- und zwei terminierbaren RS485-Anschlüsse bieten alle Möglichkeiten zur Datenkommunikation. Darüber hinaus verfügt der Smart Manager 4.0 über einen Erweiterungsbus, der Möglichkeiten von WLAN, MBus oder externen I / Os bietet.

Bei der Programmierung des Smart Managers haben Sie die freie Wahl. Programmieren Sie mit CoDeSys, NodeRed, Node.js, C, C++ … und profitieren Sie von der riesigen Community der Raspberry-Nutzer. Hier ist fast für jedes Problem eine Lösung zu finden. Oder installieren Sie FHEM, openHAB oder Mosquitto zur Kommunikation mit Ihrer Peripherie.

Neu beim Smart Manager pro ist das integrierte Display sowie dir kapazitive Touch-Fläche, die eine Bedienung einfach ermöglicht. Im Standard verfügt der Smart Manager pro über ein vorbereitetes Menü, welches einfachen Zugriff auf z.B. die IP-Konfiguration der Schnittstellen ermöglicht. Aber natürlich können sowohl Display als auch die Touch-Fläche frei programmiert werden.

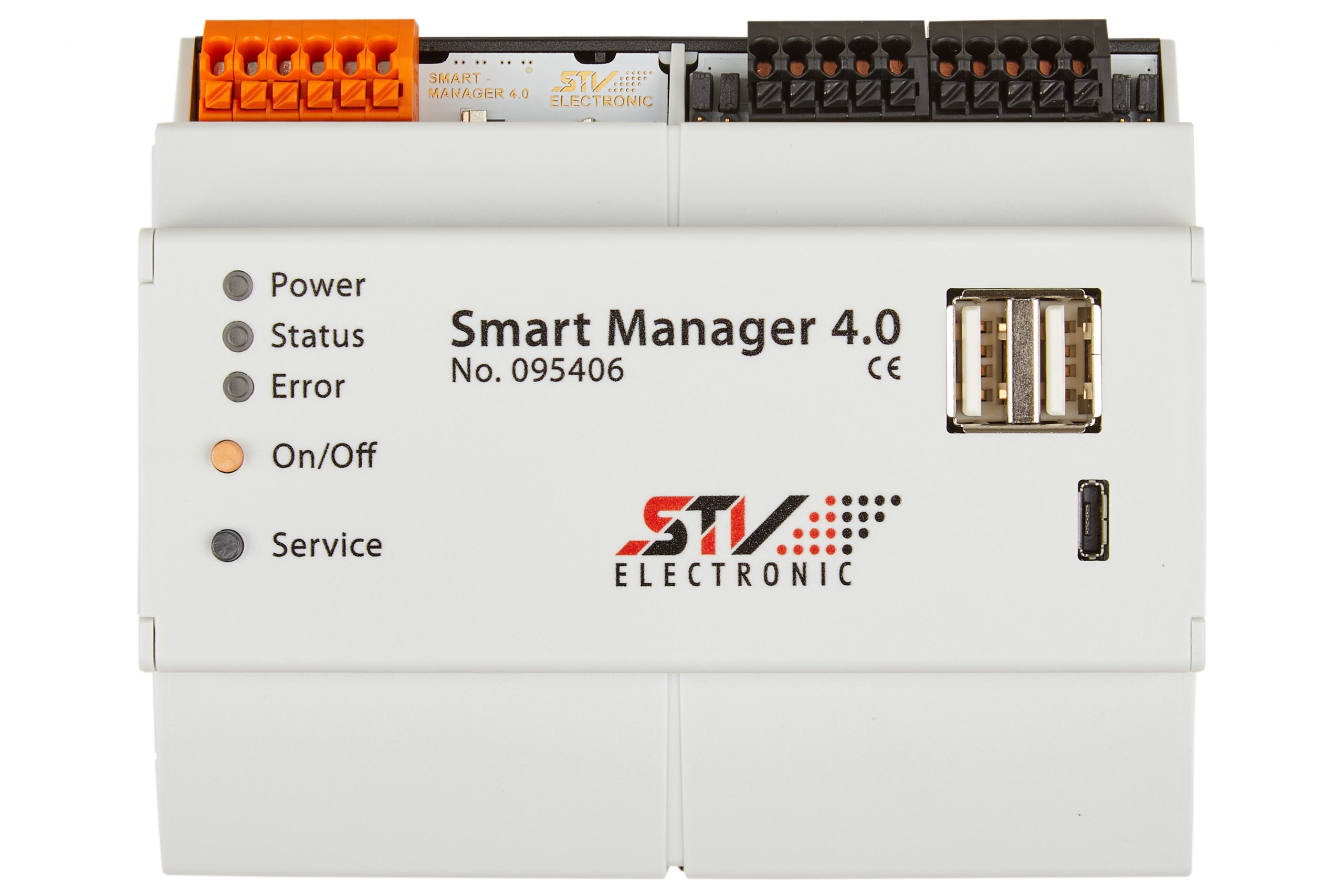

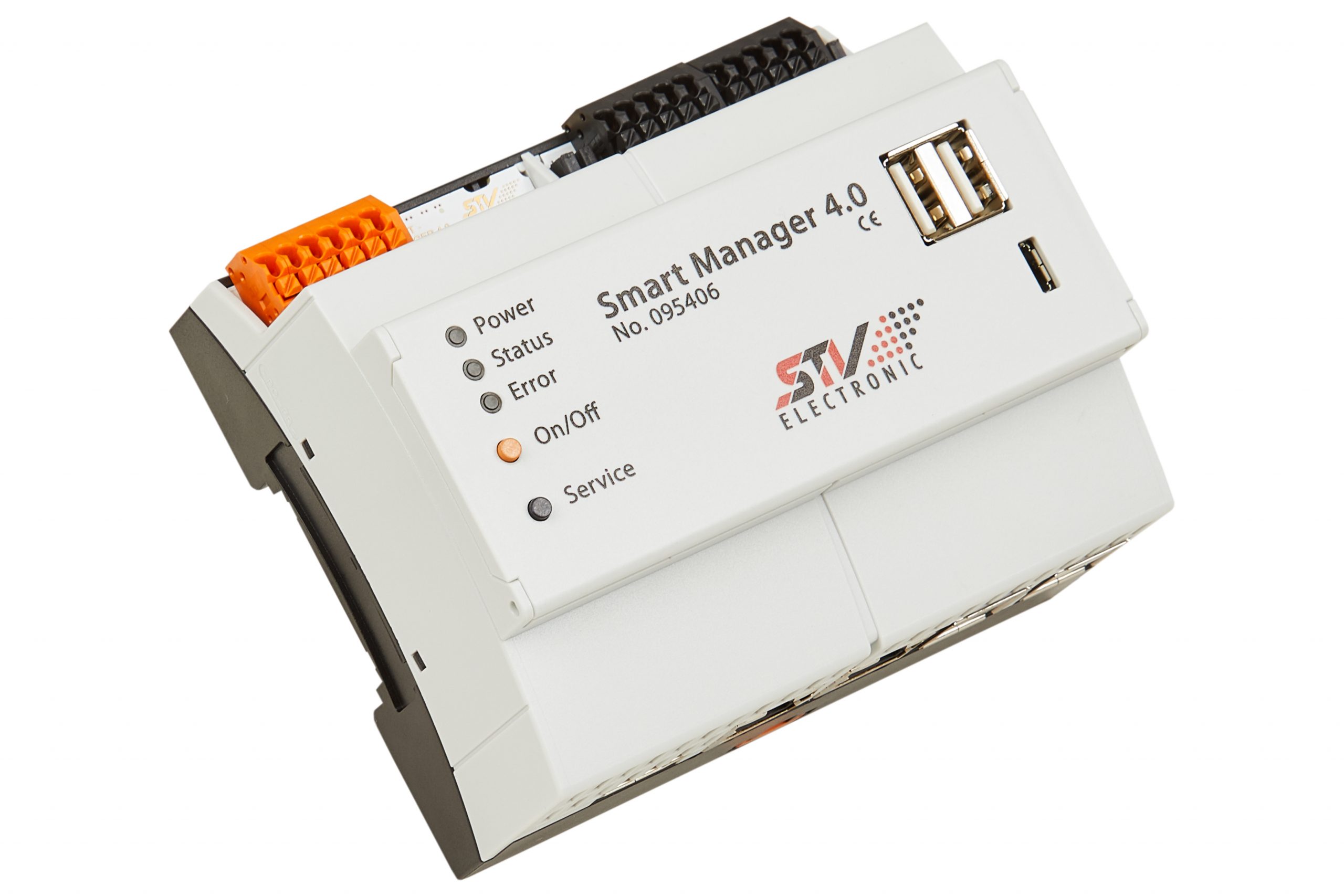

Smart Manager 4.0 / LITE / BASIC

  • Smart Manager 4.0 mit 8GB eMMc-FlashSmart Manager 4.0 mit 8GB eMMc-Flash
    • Ausverkauft
      Smart Manager 4.0 mit 8GB eMMc-FlashSmart Manager 4.0 mit 8GB eMMc-Flash
    • Smart Manager 4.0 mit 8GB eMMc-Flash

    • Linux™ Embedded PC-Controller 095420 | 8 GB Flash-Speicher Broadcom® BCM 2837 (64-bit) Processor 1,2 GHz 8, 16 oder 32 GB eMMC Flash-Memory 1GB Memory 2x RJ45-FastEthernet 6x USB 2.0 HDMI V1.3a Output 1x RS-485, isolated 1x RS-485/232, isolated Expansion-Bus   Schnittstellenübersicht : 1 x HDMI 1.3a 2 x 10/100 MBit Fast Ethernet 4 x USB 2.0 A Datenblatt
  • Smart Manager 4.0 mit 16GB eMMc-FlashSmart Manager 4.0 mit 16GB eMMc-Flash
    • Ausverkauft
      Smart Manager 4.0 mit 16GB eMMc-FlashSmart Manager 4.0 mit 16GB eMMc-Flash
    • Smart Manager 4.0 mit 16GB eMMc-Flash

    • Linux™ Embedded PC-Controller 095421 | 16 GB Flash-Speicher Broadcom® BCM 2837 (64-bit) Processor 1,2 GHz 8, 16 oder 32 GB eMMC Flash-Memory 1GB Memory 2x RJ45-FastEthernet 6x USB 2.0 HDMI V1.3a Output 1x RS-485, isolated 1x RS-485/232, isolated Expansion-Bus   Schnittstellenübersicht : 1 x HDMI 1.3a 2 x 10/100 MBit Fast Ethernet 4 x USB 2.0 A Datenblatt
  • Smart Manager 4.0 mit 32GB eMMc-FlashSmart Manager 4.0 mit 32GB eMMc-Flash
    • Ausverkauft
      Smart Manager 4.0 mit 32GB eMMc-FlashSmart Manager 4.0 mit 32GB eMMc-Flash
    • Smart Manager 4.0 mit 32GB eMMc-Flash

    • Linux™ Embedded PC-Controller 095422 | 32 GB Flash-Speicher Broadcom® BCM 2837 (64-bit) Processor 1,2 GHz 8, 16 oder 32 GB eMMC Flash-Memory 1GB Memory 2x RJ45-FastEthernet 6x USB 2.0 HDMI V1.3a Output 1x RS-485, isolated 1x RS-485/232, isolated Expansion-Bus   Schnittstellenübersicht : 1 x HDMI 1.3a 2 x 10/100 MBit Fast Ethernet 4 x USB 2.0 A Datenblatt

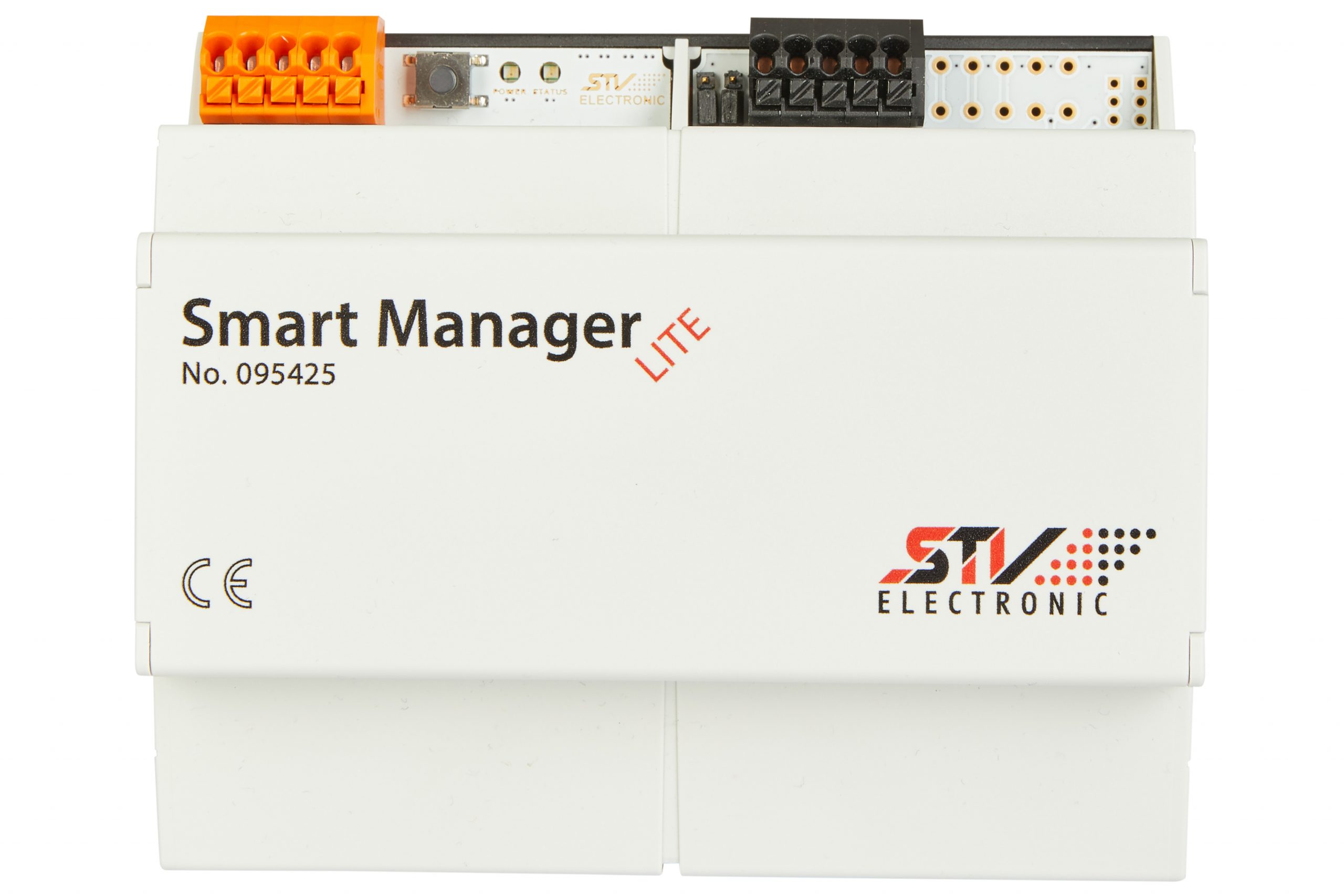

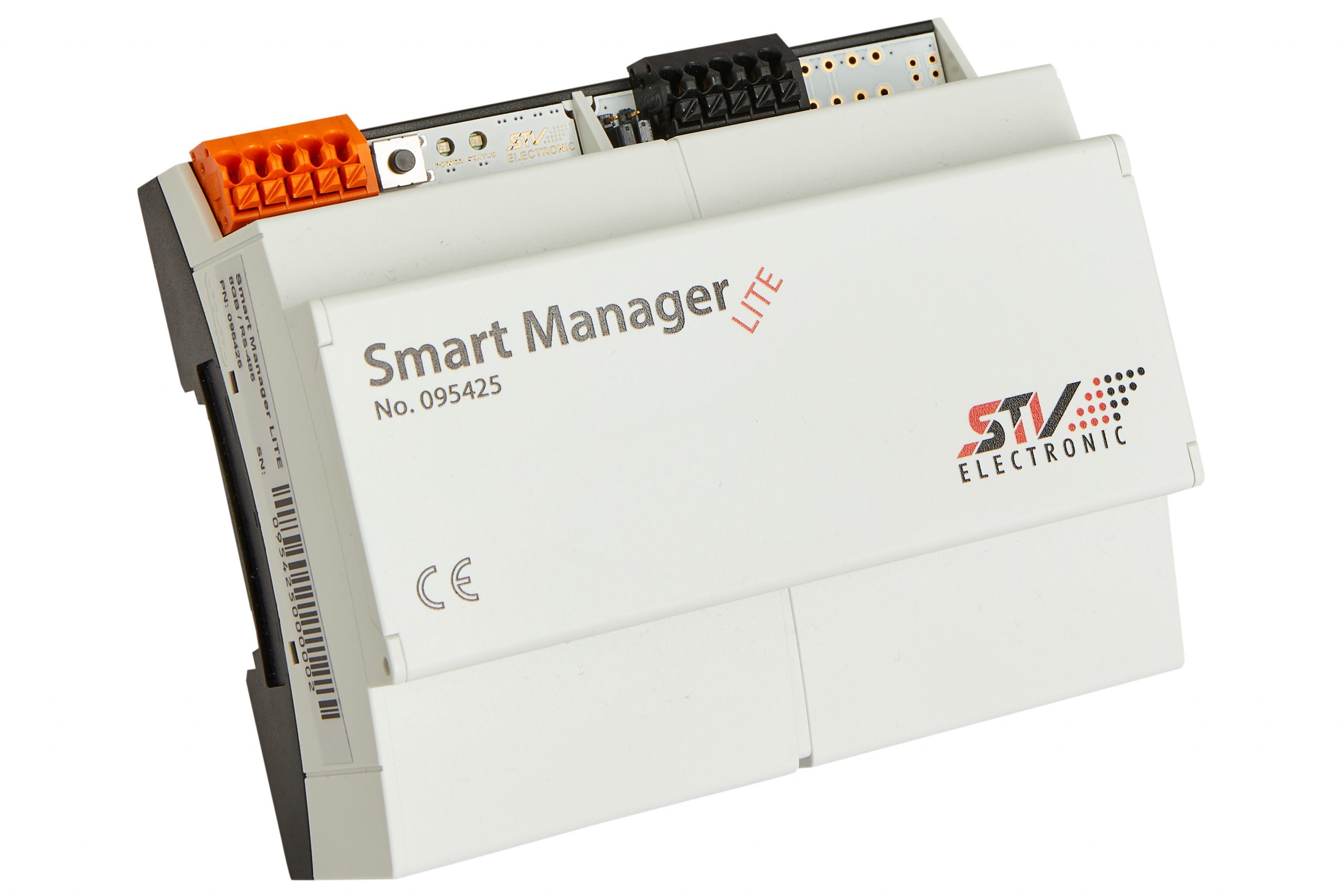

  • Smart Manager LITESmart Manager LITE
    • Smart Manager LITESmart Manager LITE
    • Smart Manager LITE

    • Linux™ Embedded PC Controller 095425 | 8GB flash memory Broadcom® BCM 2837 (64-bit) Processor 1.2GHz 8GB eMMC flash memory 1GB memory 1x RJ45 FastEthernet 2x USB 2.0 HDMI V1.3a output 1x RS-485/232 isolated   Schnittstellen: 1 x HDMI 1.3a 1 x 10/100 MBit Fast Ethernet 2 x USB 2.0 A   Datenblatt

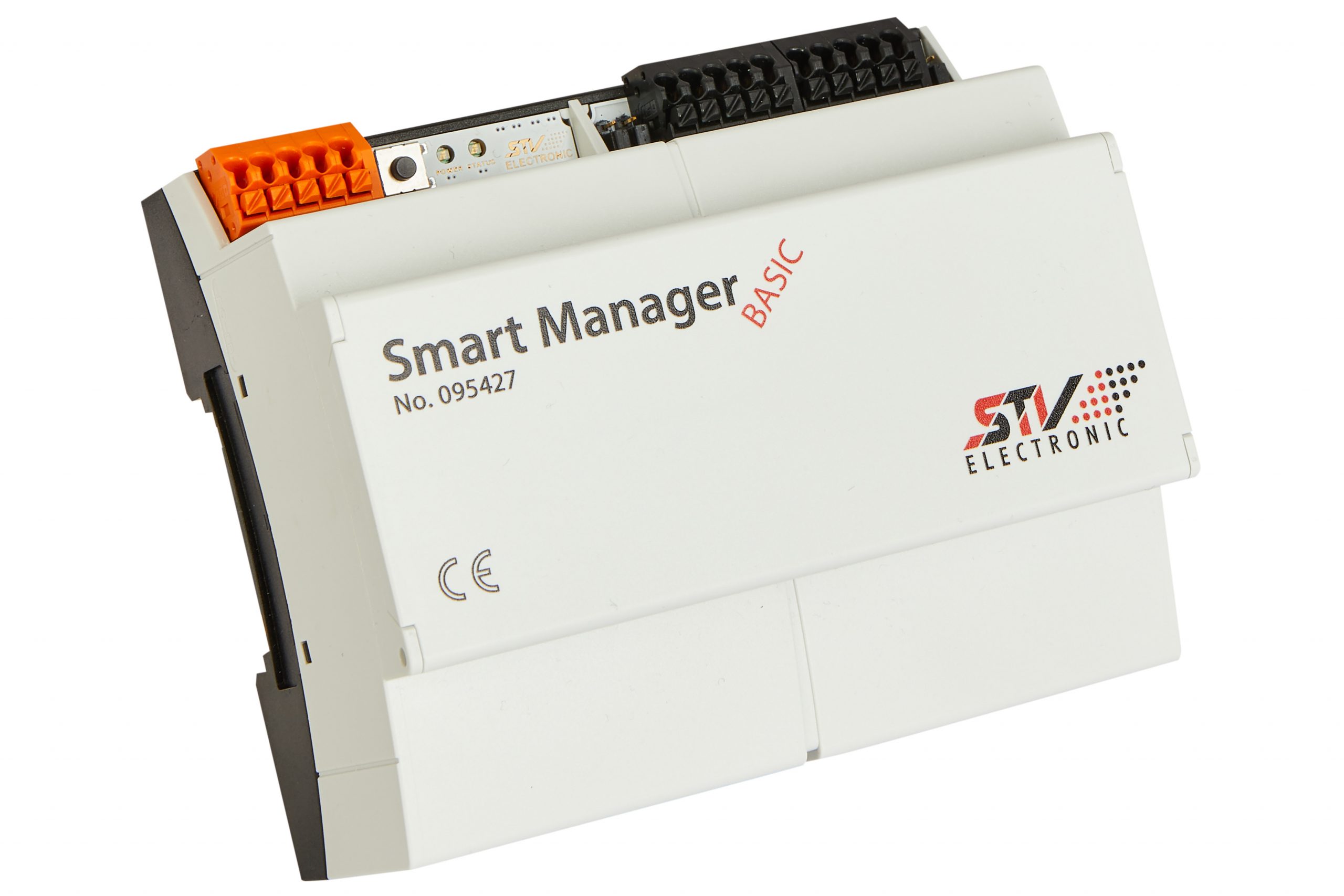

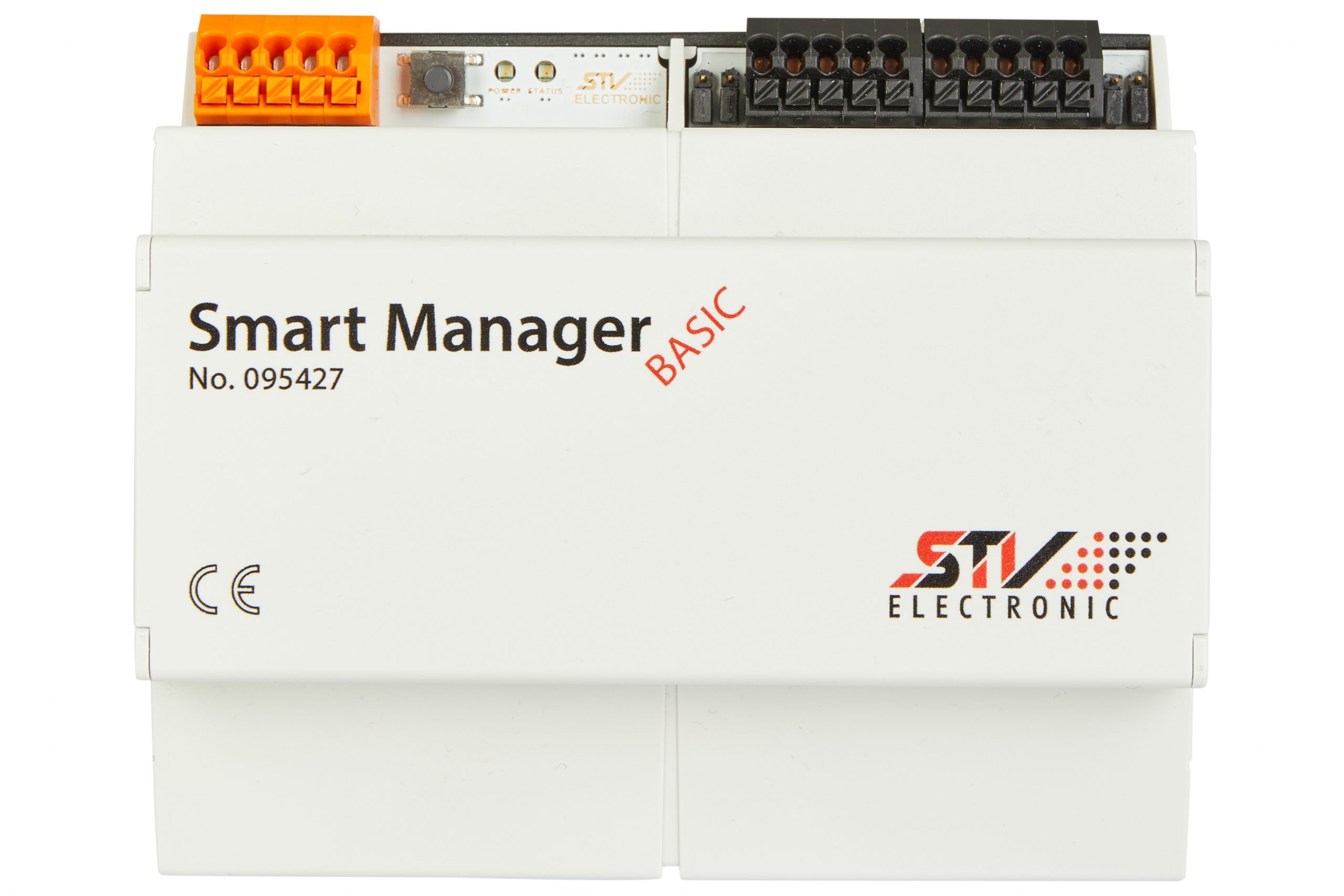

  • Smart Manager BasicSmart Manager Basic
    • Smart Manager BasicSmart Manager Basic
    • Smart Manager Basic

    • Linux™ Embedded PC Controller 095427 | 32GB flash memory Broadcom® BCM 2837 (64-bit) Processor 1.2GHz 32 GB eMMC flash memory 1GB memory 2x RJ45 FastEthernet 6x USB 2.0 HDMI V1.3a output 1x RS-485 isolated 1x RS-485/232 isolated expansion bus   Schnittstellen: 1 x HDMI 1.3a 2 x 10/100 MBit Fast Ethernet 4 x USB 2.0 A   Datenblatt

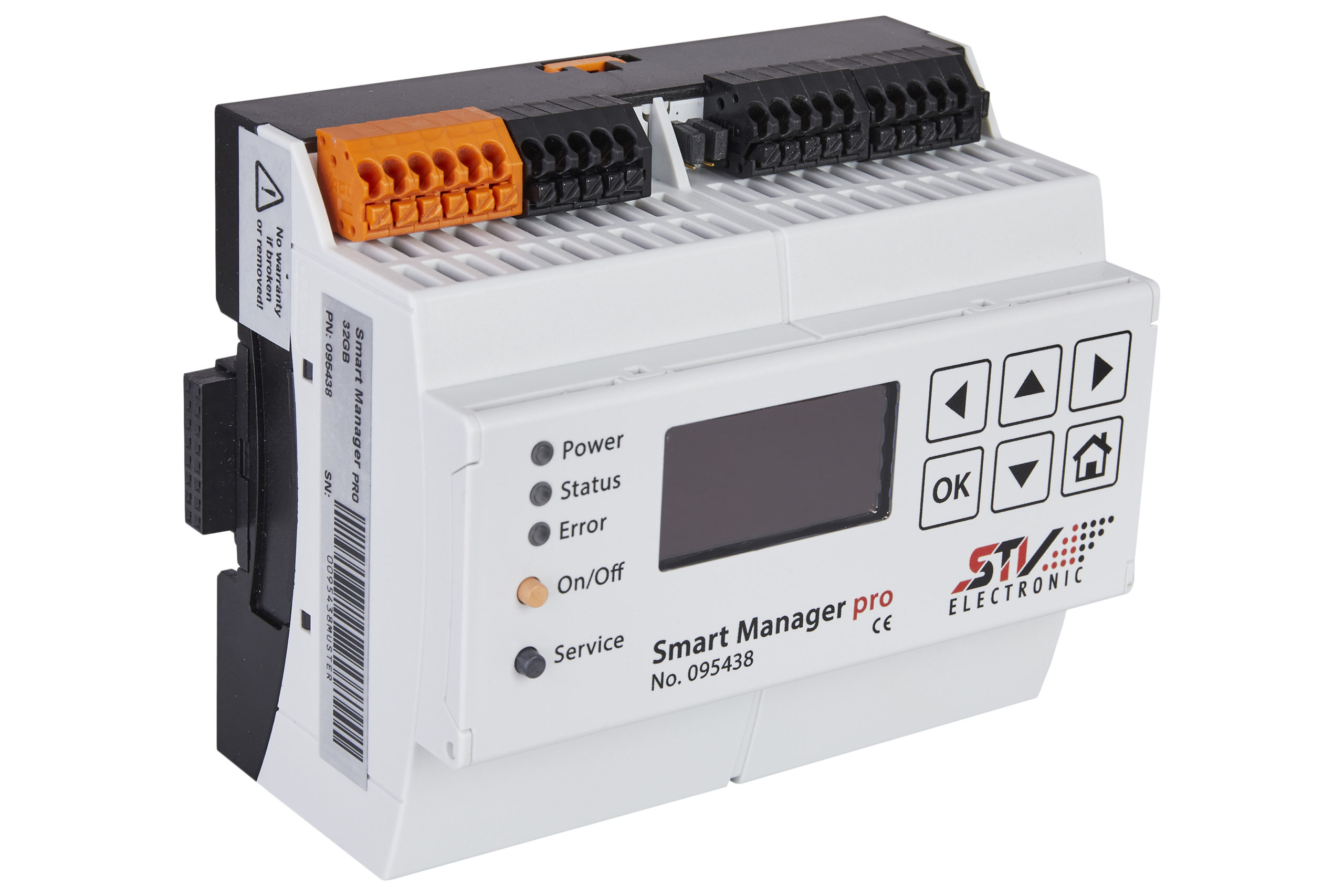

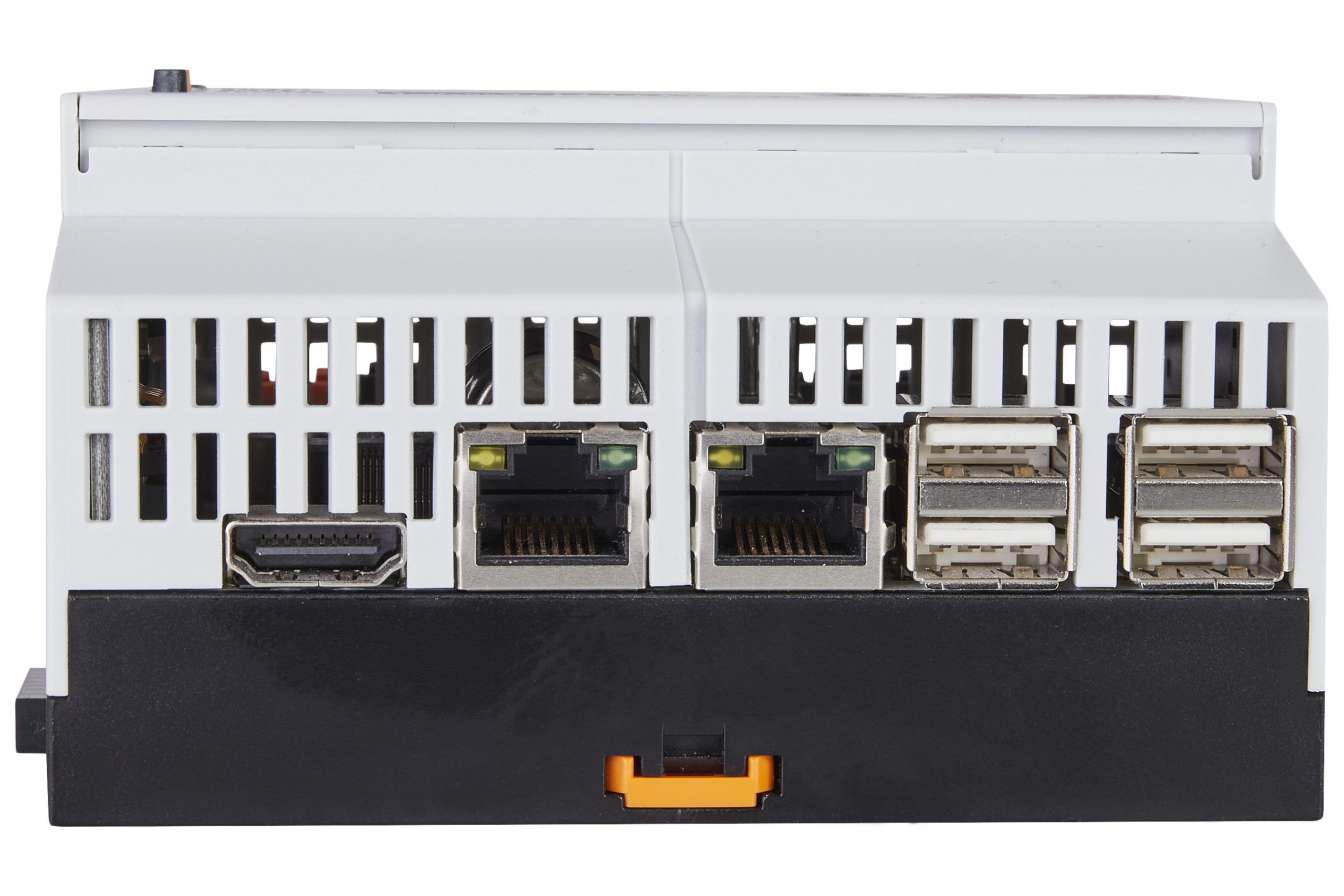

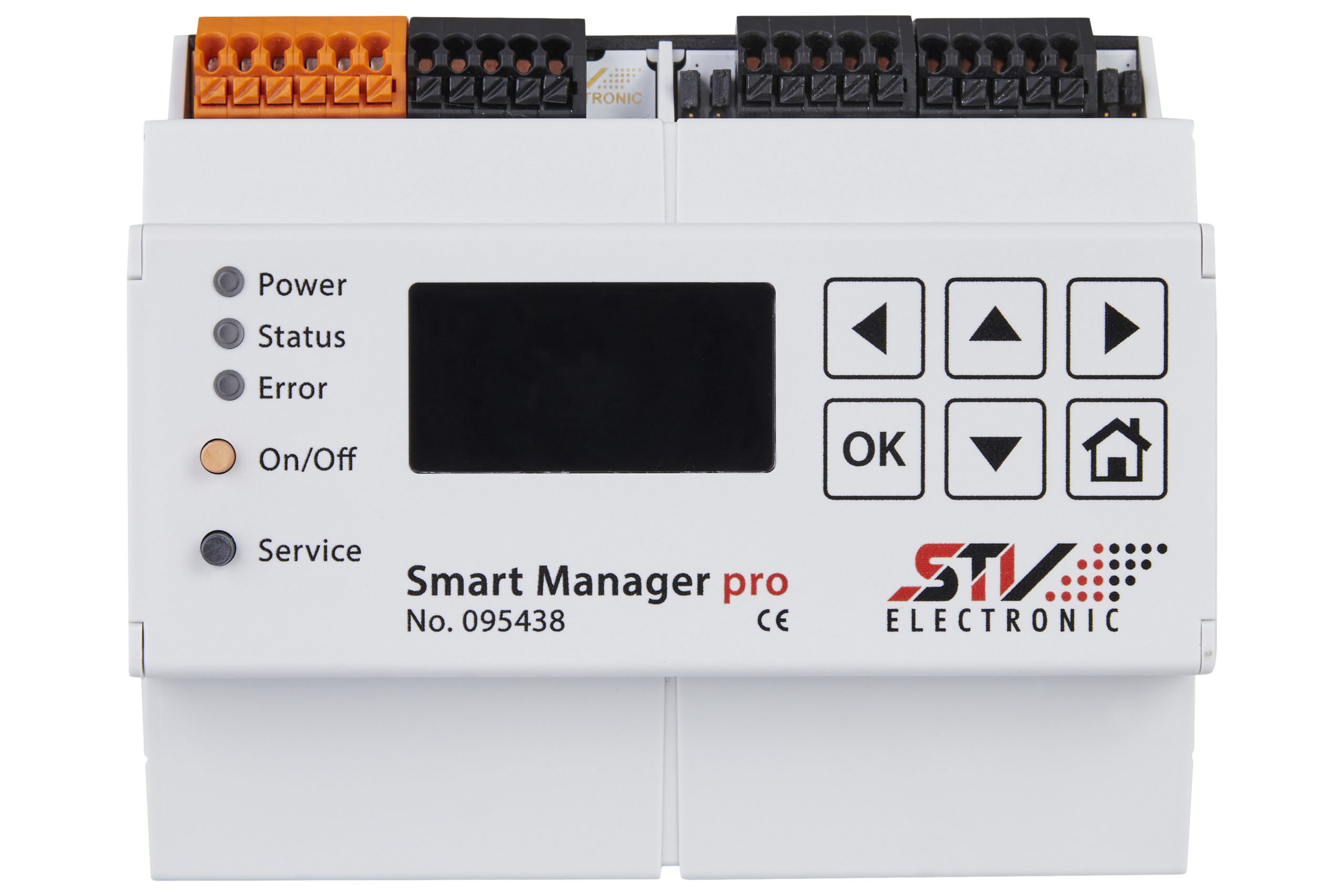

Smart Manager pro 32 GB eMMC Flash

  • Smart Manager pro 32 GB eMMC Flash
    • Ausverkauft
      Smart Manager pro 32 GB eMMC Flash
    • Smart Manager pro 32 GB eMMC Flash

    • Linux™ Embedded PC-Controller Broadcom® BCM 2837 (64-bit) Processor 1,2 GHz 32 GB eMMC Flash-Memory 1GB Memory Display (frei programmierbar) Touch-Tastenfläche kapazitiv (frei programmierbar) 2x RJ45-FastEthernet 4x USB 2.0 HDMI V1.3a Output 1x RS-485, isolated 1x RS-485/232, isolated Expansion-Bus 32 GB Flash-Speicher, Display, Touch Schnittstellenübersicht : 1 x HDMI 1.3a 2 x 10/100 MBit Fast Ethernet 4 x USB 2.0 A…

Erweiterungen für den Smart Manager

Neben den auf dem Smart Manager verfügbaren Schnittstellen bieten wir eine ständig wachsende Anzahl an Erweiterungmodulen an.

Von Grund auf haben wir den Smart Manager 4.0 so entwickelt, dass Zusatzgeräte einfach und kundenfreundlich verwendet werden können.

Unsere M-Bus Pegelwandler-Serie wird dabei über die vorhandenen Schnittstellen des Smart Managers 4.0 (RS-485 oder USB) angebunden und steht so einfach und schnell zur Verfügung.

Die auf dieser Seite gezeigten Module werden über den STV Tragschienenbus oder, im Falle des I/O-Moduls, alternativ über RS-485 angebunden. So haben Sie größtmögliche Freiheit bei der Realisierung Ihrer Projekte.

Die Besonderheit unserer Ein- / Ausgangserweiterung ist die Freiheit, die es bietet. Fest vorkonfiguriert sind 4 Eingänge und 4 Ausgänge. Die weiteren 8 Ein- bzw. Ausgänge lassen sich einfach konfigurieren und so an Ihre Anforderungen anpassen. So können Sie jeden einzelnen der 8 Anschlüsse als Eingang oder als Ausgang konfigurieren.

Mit den LONFTT- und LONPLT-Erweiterungen erhalten Sie einfach Zugang zu LON Netzwerken in Free Topology oder Powerline Struktur. Das nötige Zubehör zu den Komponenten finden Sie ebenfalls bei uns.

  • Konfigurierbare Ein- / Ausgangserweiterung mit 16 Ein- / AusgängenKonfigurierbare Ein- / Ausgangserweiterung mit 16 Ein- / Ausgängen
    • Konfigurierbare Ein- / Ausgangserweiterung mit 16 Ein- / AusgängenKonfigurierbare Ein- / Ausgangserweiterung mit 16 Ein- / Ausgängen
    • Konfigurierbare Ein- / Ausgangserweiterung mit 16 Ein- / Ausgängen

    • Die I/O-Erweiterung für den Smart Manager 4.0 bietet Ihnen eine schnelleund flexible Lösung, bis zu 16 Ein- bzw. Ausgänge pro Modul anzusteuern.Dabei bietet das I/O Module höchstmögliche Flexibilität mit jeweils 4 festzugewiesenen Ein- bzw. Ausgängen und 8 weiteren, frei konfigurierbarenI/Os.Durch den innovativen STV-Tragschienenbus kann das I/O Module direktam Smart Manager angereiht werden. Dies sorgt für eine kompakteBauweise und minimiert den…
  • LON Free Topology Erweiterung
    • LON Free Topology Erweiterung
    • LON Free Topology Erweiterung

    • Die LONFTT-Erweiterung für den Smart Manager 4.0 bietet Ihnen eineschnelle und flexible Lösung, auf LonWorks® TP/FT-10 Netzwerkezuzugreifen.Durch den innovativen STV-Tragschienenbus kann das LONFTT Moduledirekt am Smart Manager angereiht werden. Dies sorgt für eine kompakteBauweise und minimiert den Verdrahtungsaufwand.Abb. ähnlichDie Kommunikation zum Smart Manager erfolgt intern über den STV-Tragschienenbus. Am LONFTT Modul kanndie serielle Schnittstelle gewählt werden. Es lassen sich zwei…
  • LON Powerline Erweiterung
    • LON Powerline Erweiterung
    • LON Powerline Erweiterung

    • Die LONPLT-Erweiterung für den Smart Manager 4.0 bietet Ihnen eineschnelle und flexible Lösung, auf LonWorks® Powerline Netzwerkezuzugreifen.Durch den innovativen STV-Tragschienenbus kann das LONPLT Moduldirekt am Smart Manager angereiht werden. Dies sorgt für eine kompakteBauweise und minimiert den Verdrahtungsaufwand.Abb. ähnlichDie Kommunikation zum Smart Manager erfolgt intern über den STV-Tragschienenbus.Am LONPLT Modul kann mit einem Schalter die serielle Schnittstelle gewählt werden, damit…

Individueller Service und Beratung

Wir finden für Ihre Anforderung die richtige Lösung. Unsere Experten unterstützen Sie bei der Entwicklung ihrer individuellen Lösung, bei der Roboterprogrammierung, der Software- und Hardware-Entwicklung sowie der Programmierung Ihrer SPS.

Sollten Sie Fragen haben oder Beratung brauchen, kontaktieren Sie uns gerne!
