M-Bus – Pegelwandler, Splitter und Gateways

Effiziente M-Bus-Integration für moderne Kommunikationsnetzwerke

Mit unseren M-Bus Pegelwandlern, Gateways und Splittern integrieren Sie Messdaten nahtlos in bestehende Systemlandschaften – flexibel, zuverlässig und zukunftssicher. Ob USB, Ethernet, serielle Schnittstellen oder IP-basierte Netzwerke über Modbus, BACnet, MQTT oder Secure MQTT: Unsere Geräte schaffen eine schnelle und unkomplizierte Anbindung ohne speziellen Konfigurationsaufwand.

Alle IP-basierten Geräte verfügen über einen integrierten Webserver, der eine komfortable Installation, Parametrierung und Wartung ermöglicht. Passwortschutz, optionale TLS-Verschlüsselung sowie umfassende Diagnosefunktionen sorgen für maximale Sicherheit und Transparenz – inklusive Messung von Spannung und Stromverbrauch zur einfachen Inbetriebnahme und Fehlersuche.

Dank Unterstützung von IPv4 und IPv6 sind Sie bestens auf kommende Anforderungen vorbereitet. Ergänzend bieten wir maßgeschneiderte Lösungen zur Verarbeitung und Integration von M-Bus-Daten in individuelle Software- und Systemumgebungen.

Einfache Integration von M-Bus-Installationen

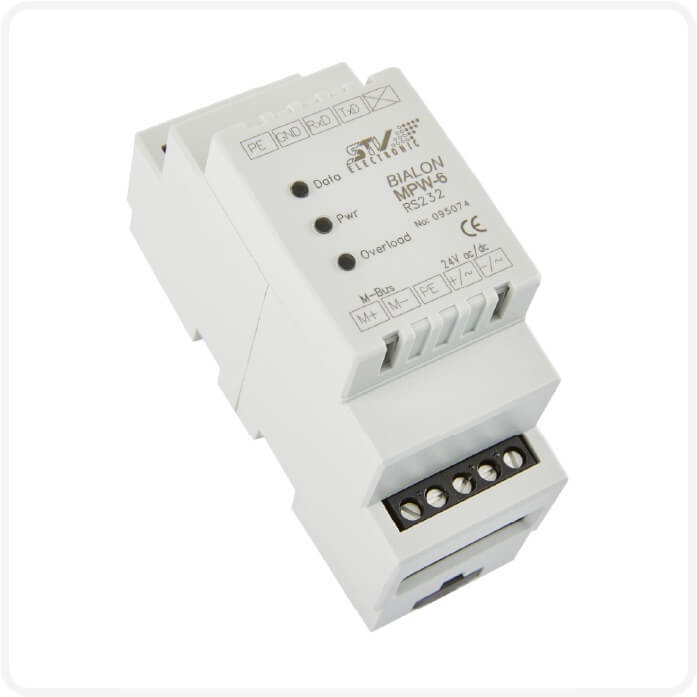

M-Bus-Pegelwandler

ermöglichen dem M-Bus Master über Ethernet, USB oder serielle Schnittstellen auf das M-Bus-Netzwerk zuzugreifen. Alternativ können alle IP-basierten Geräte M-Bus-Daten per MQTT/Secure MQTT versenden.

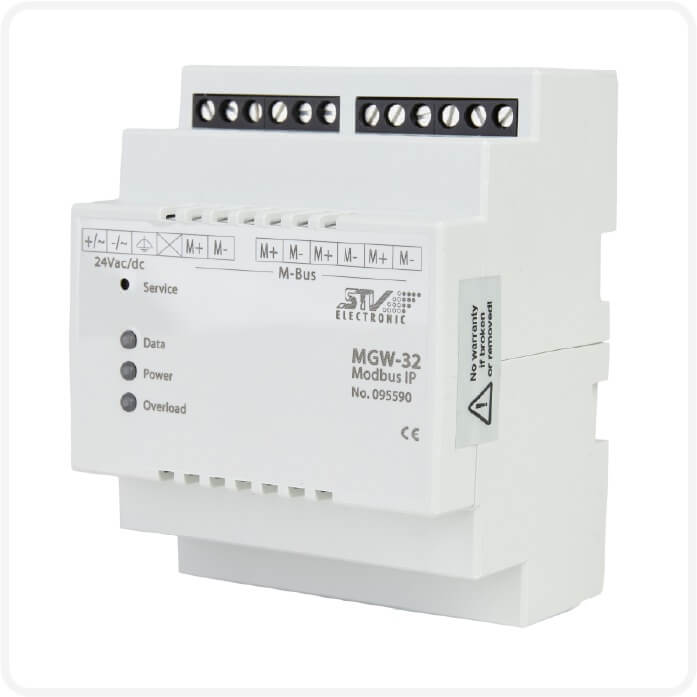

M-Bus-Gateways

zur Integration von M-Bus-Installationen in Modbus- und BACnet-Netze. Modbus- und Bacnet-Master können auf M-Bus-Zähler zugreifen. Die Gateways unterstützen zusätzlich RS-485-für RTU/ASCII-Protokolle.

Wireless M-Bus-Gateway

unterstützt den wireless M-Bus-Standard (OMS, EN 13757-4) im 868-MHz-Bereich inklusive AES-Verschlüsselung und ermöglicht dank Manager-Schnittstelle das Auslesen von Zählern mit Übertragungsraten von 300 bis 38400 Baud.

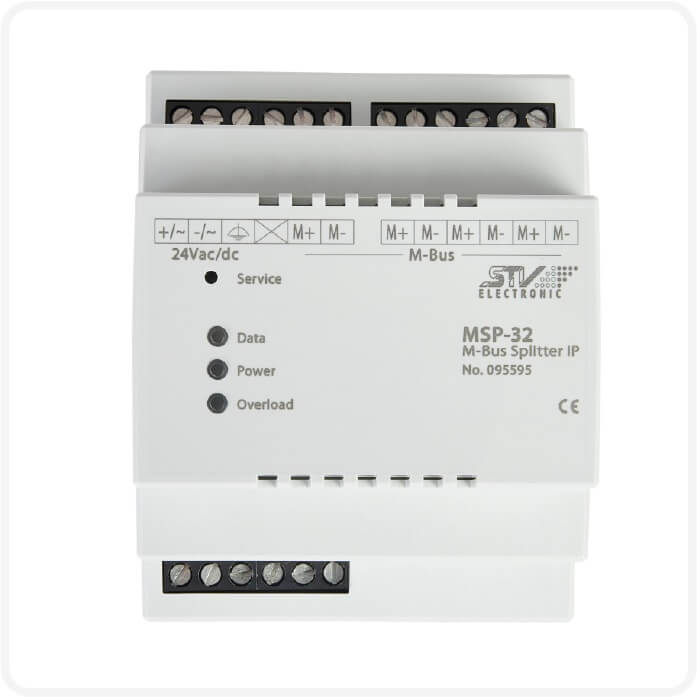

M-Bus-Splitter

zapfen bestehende M-Bus-Installationen an, ohne ihre Funktion zu stören. Sie übermitteln alle Daten der M-Bus-Geräte via serieller Schnittstelle, zweiter M-Bus-Master-Schnittstelle, IP- oder MQTT-/Secure MQTT-Protokoll.

M-Bus-Repeater

zur Signalauffrischung und Reichweitenerweiterung, versorgt zusätzliche Zähler mit Energie und kann selbst als M-Bus-Device betrieben werden. Ein integrierter Webserver erleichtert Analyse und Konfiguration.

M-Bus-Pegelwandler

M-Bus-Gateways

Wireless M-Bus-Gateway

M-Bus-Splitter und
M-Bus-Repeater

M-Bus-Produkte im Überblick

Die M-Bus-Pegelwandler, -Gateways und -Splitter ermöglichen eine einfache Integration von
M-Bus-Installationen.
  • Versorgungsspannung: 24 V DC (± 20 %) / 24 V AC (± 5 %)
  • Befestigung: Hutschiene TS35 oder mit Schraublaschen
  • Schutzart: IP20 (095606: IP40)
Standardlasten (je 1,5 mA) max. 2 max. 6 max. 16 max. 32 max. 64 max. 128
Tragschiene TS35 1 TE 2 TE 3 TE 4 TE 4 TE 4 TE
Abmessungen BxHxT (mm) 18 x 90 x 64 35 x 90 x 64 54 x 90 x 57 72 x 90 x 64 72 x 90 x 64 72 x 90 x 64
Gewicht (g) ca. 72 ca. 72 ca. 135 ca. 170 ca. 170 ca. 170

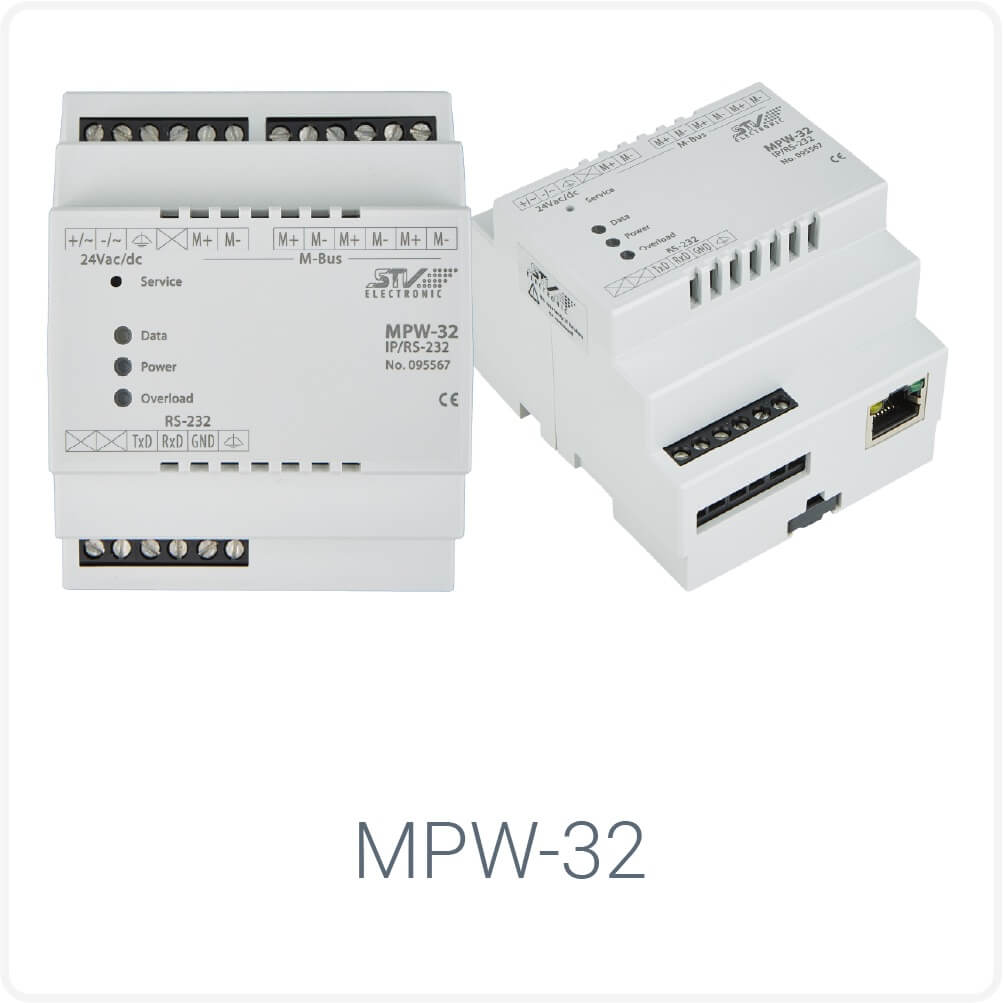

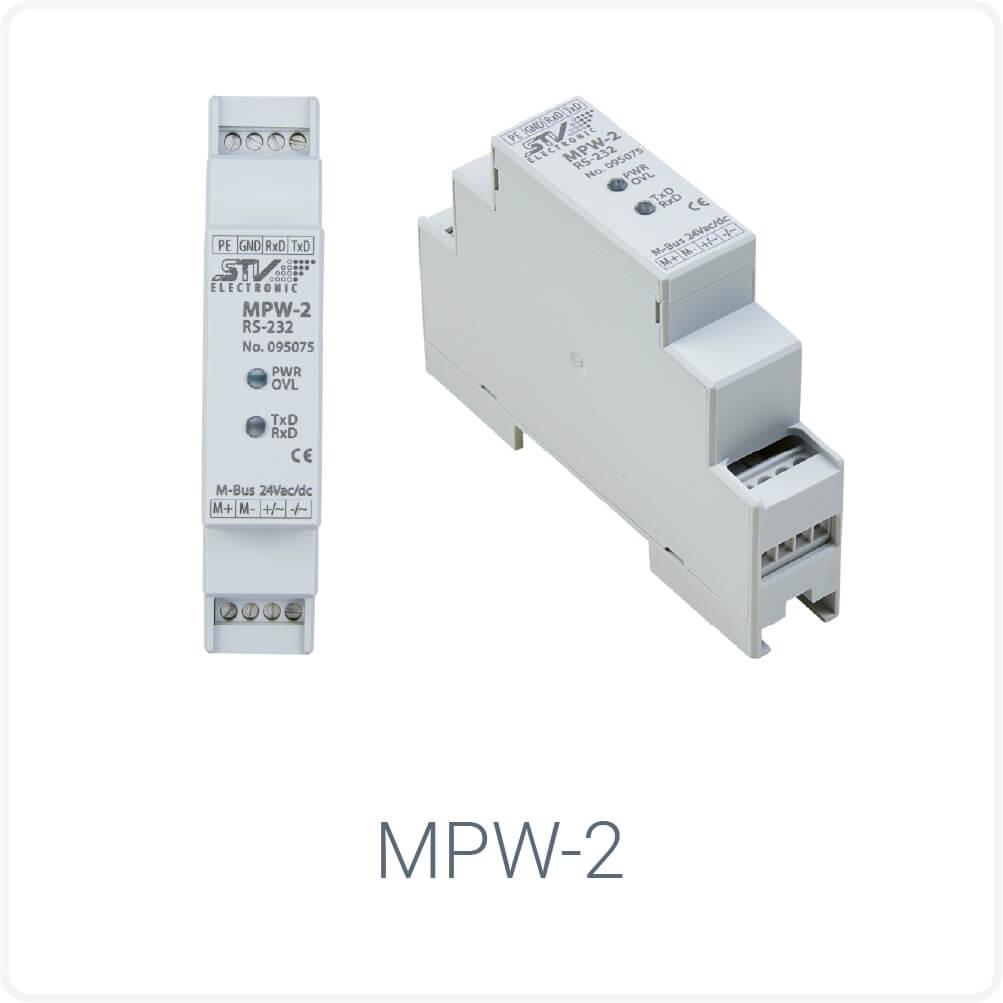

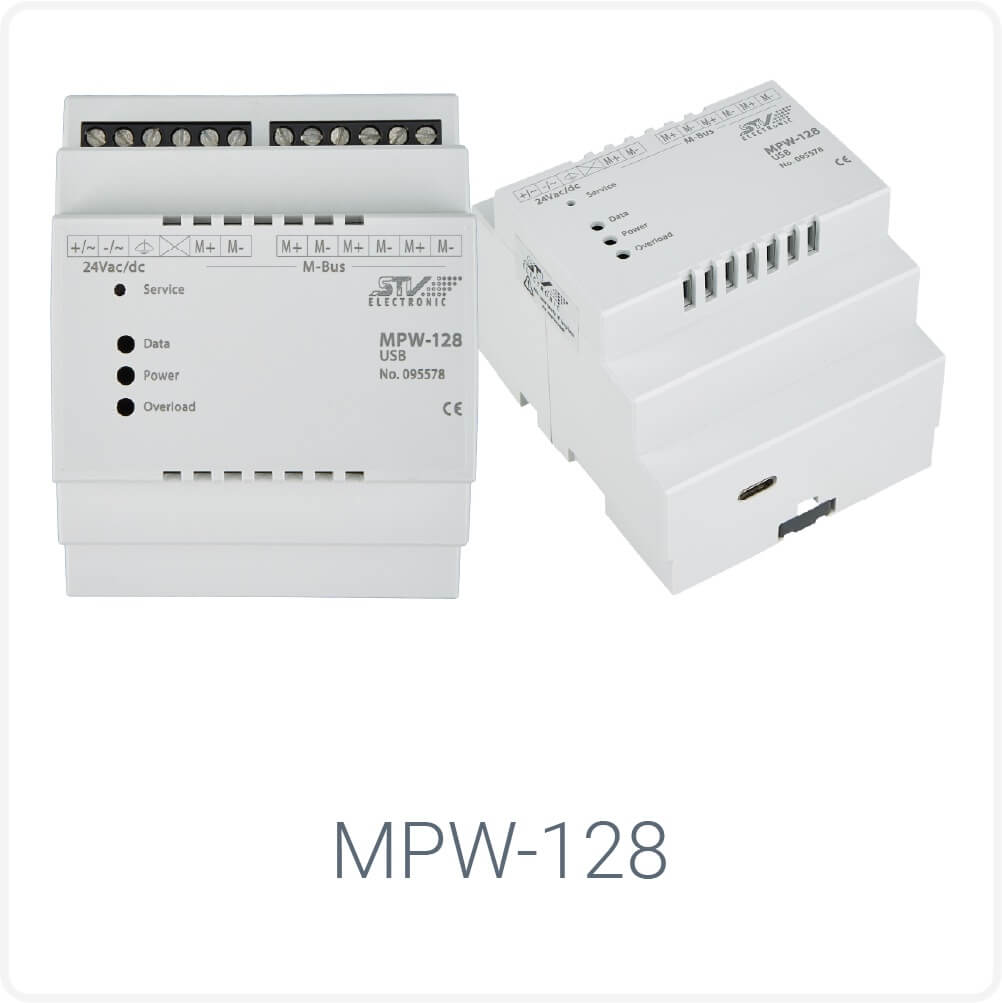

Pegelwandler MPW-2 MPW-6 MPW-16 MPW-32 MPW-64 MPW-128
RS-232** 095075 095074 095560 095562 095569 095576
RS-485** 095076 095073 095561 095564 095570 095577
USB/MQTT* 095582 095563 095572 095578
Ethernet/MQTT 095079 095566 095573 095579
Ethernet/MQTT und RS-232 095567 095574 095580
Ethernet/MQTT und RS-485 095568 095575 095581
Gateways M-Bus zu MGW-32 MGW-64
Bacnet IP/MSTP 095591 095593
Modbus IP/RTU 095590 095592

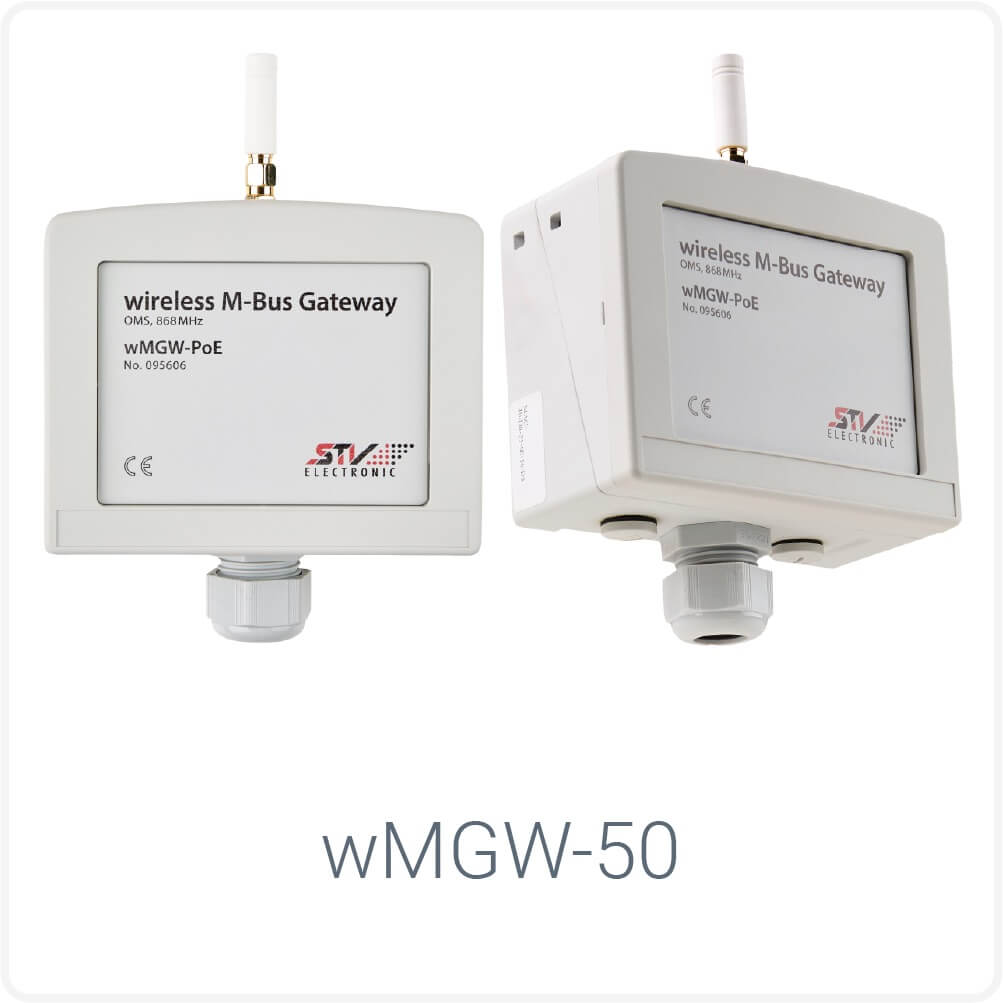

Gateway Wireless M-Bus wMGW-50
wMGW-PoE-M-Bus-Gateway für max. 50 wireless M-Bus-Geräte à 1,5 mA
Abmessungen (BxHxT): 112 x 90 x 52 mm
095606

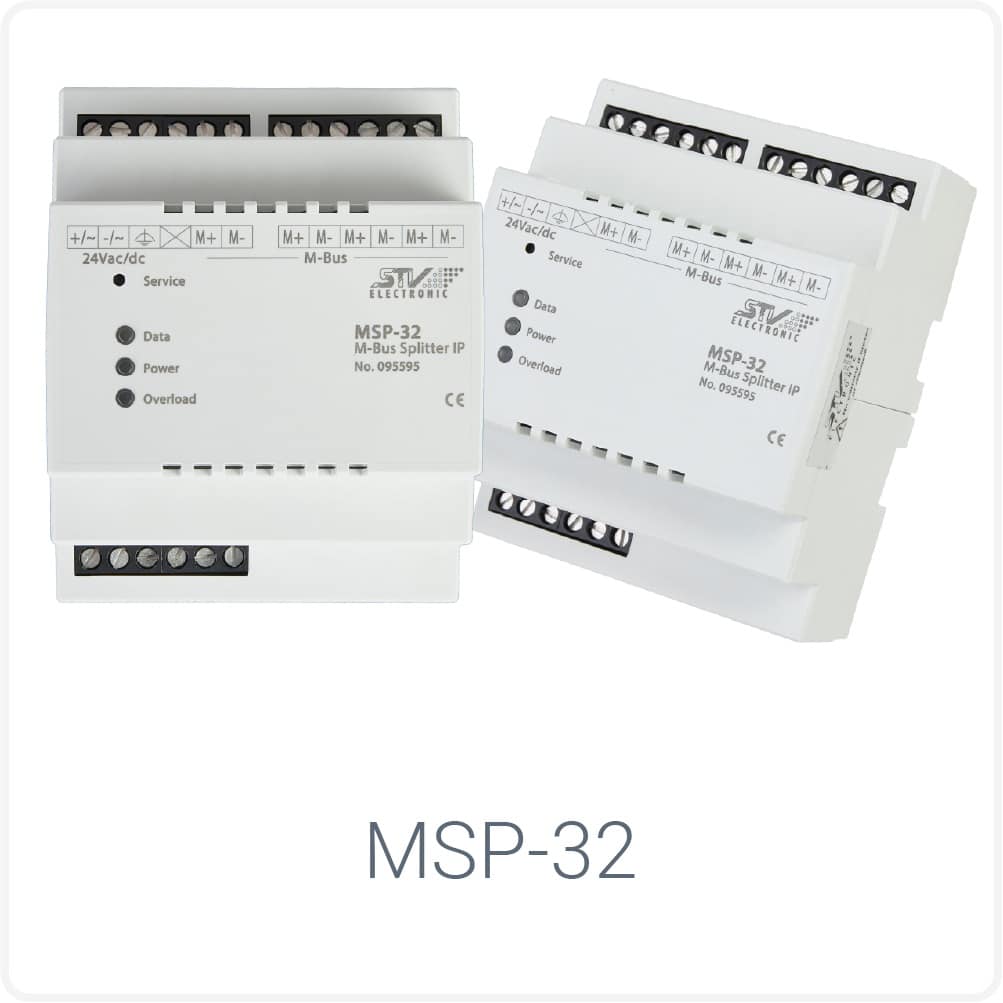

Splitter MSP-32 MSP-64 MSP-128
Ethernet/MQTT und M-Bus 095595 095596 095597
Ethernet/MQTT, RS232, Modbus TCP 095601 095602 095603
Ethernet/MQTT dual M-Bus Manager 095604 095605
Repeater MRP-32
Ethernet/MQTT 095598

*Konfiguration über USB | ** ohne Webkonfiguration

Zusätzliche Informationen M-Bus-Pegelwandler

Unsere M-Bus-Pegelwandler überzeugen durch ihre äußerst kompakte Bauform und ermöglichen dadurch eine besonders platzsparende Integration in bestehenden oder neuen Installationen.
Standardlasten (je 1,5 mA) max. 2 max. 6 max. 16 max. 32 max. 64 max. 128
Tragschiene TS35 1 TE 2 TE 3 TE 4 TE 4 TE 4 TE

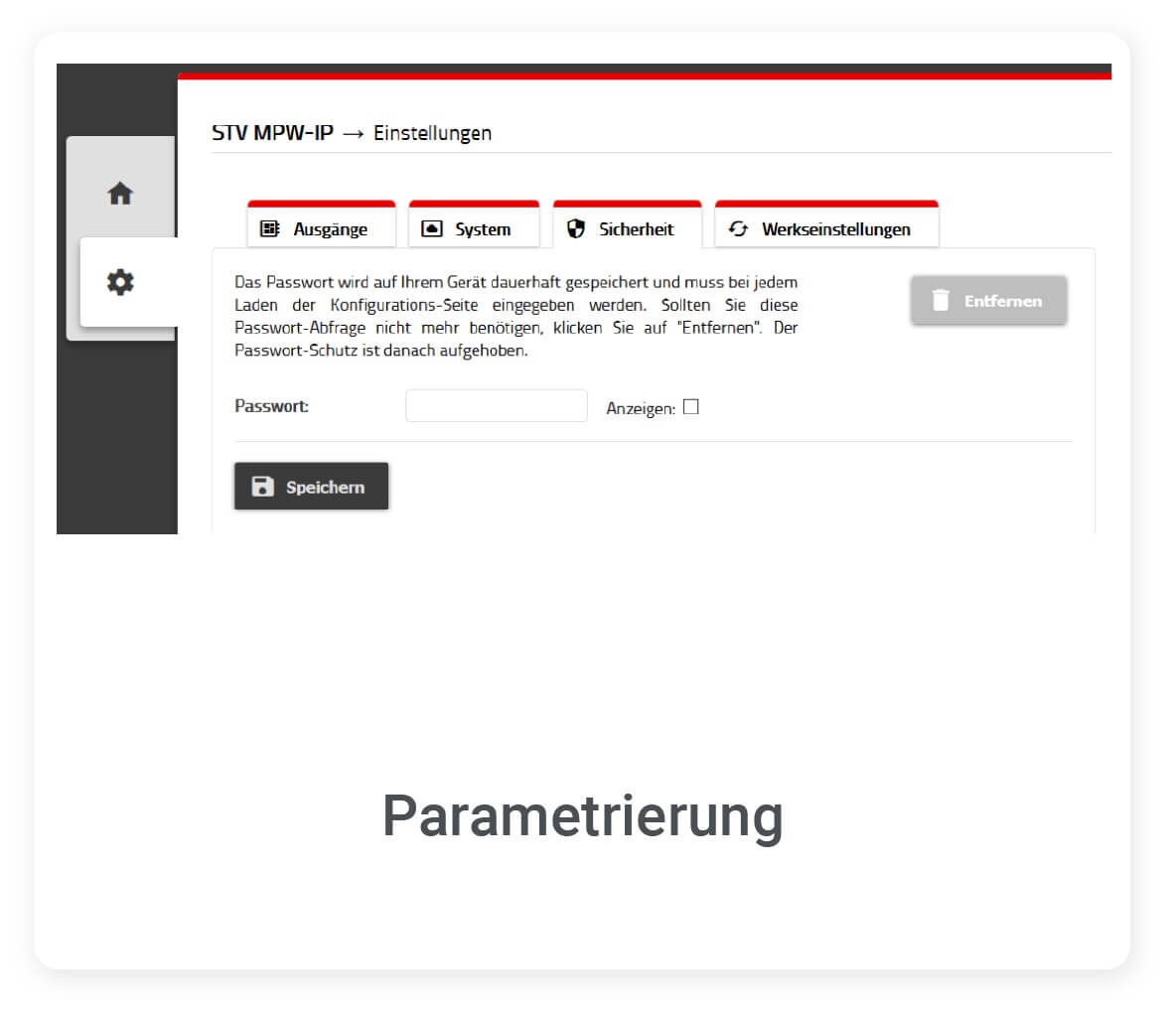

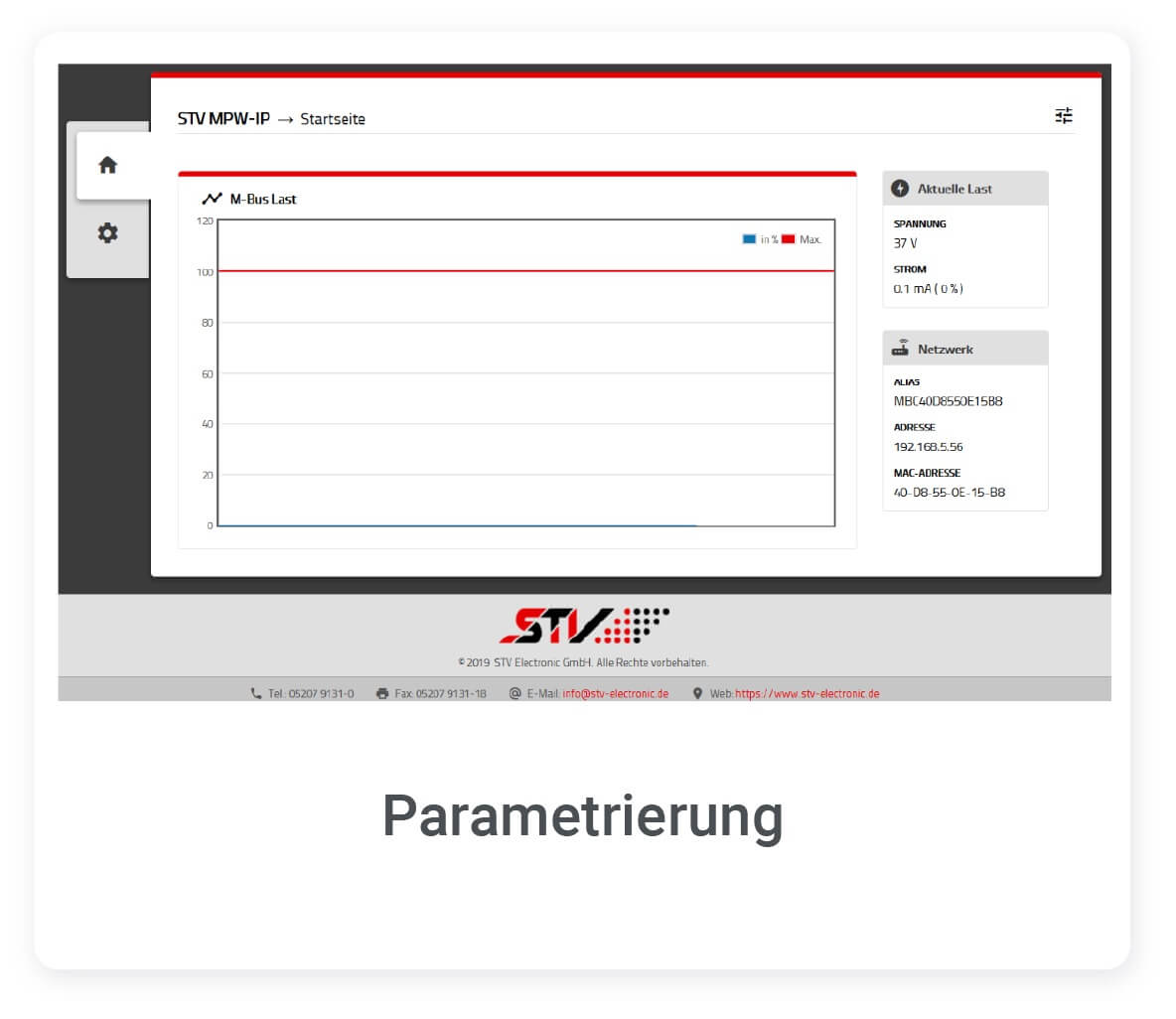

Alle Geräte zeichnen sich durch eine einfache Inbetriebnahme aus. Geräte mit serieller Schnittstelle (RS-232, RS-485 oder USB) benötigen keine Parametrierung. Die Geräte mit IP-Schnittstelle unterstützen IPv4 und IPv6 sowie MQTT und Secure MQTT und haben eine einfache Parametrieroberfläche mit zusätzlichen Diagnosefunktionen. Sie lassen sich aus der Ferne, also remote, parametrieren. Nähere Informationen hierzu finden Sie in der Bedienungsanleitung unter Downloads.

Die hohe M-Bus-Spannung von 37-40 V ermöglicht es, große M Bus-Netzwerke sicher zu betreiben. Dabei übernimmt der intelligente Controller das Management.

Mit M-Bus Übertragungsraten von 300 bis 38.400 Baud sind die Pegelwandler auch für schnelle M-Bus-Geräte geeignet.

So haben Sie Ihr Energiemanagement und Ihren Ressourcen Verbrauch jederzeit unter Kontrolle und können Ihre Anlagen und Gebäude, auch aus der Ferne, effizient betreiben.

Zusätzliche Informationen M-Bus-Splitter

Ein M-Bus-Splitter teilt ein bestehendes M-Bus-Netzwerk in mehrere Segmente auf oder erweitert es, um mehrere Manager oder entfernte Zähler zu verbinden, ohne die Kommunikation zu stören.

Der Splitter wird in das bestehende M-Bus-Netzwerk integriert und liest über seine eigene M-Bus-Schnittstelle alle daran angeschlossenen Teilnehmer und speichert die Daten intern. Über die integrierte Ma(nager)-Schnittstelle stellt der Splitter dem bestehenden M-Bus-Master die Daten wie gewohnt zur Verfügung. Je Nach Variante des Splitters kann dann zeitgleich per Ethernet, MQTT, Modbus TCP oder über eine zweite M-Bus Ma(nager)-Schnittstelle auf die Daten zugegriffen werden.

Einsatzgebiete sind beispielsweise die gleichzeitige Abfrage von Zählern durch verschiedene Systeme (Gebäudeleitsystem und externer Abrechnungsdienstleister) oder die Erweiterung großer Anlagen (Splitter versorgen entfernte Segmente).

Zusätzliche Informationen Wireless M-Bus

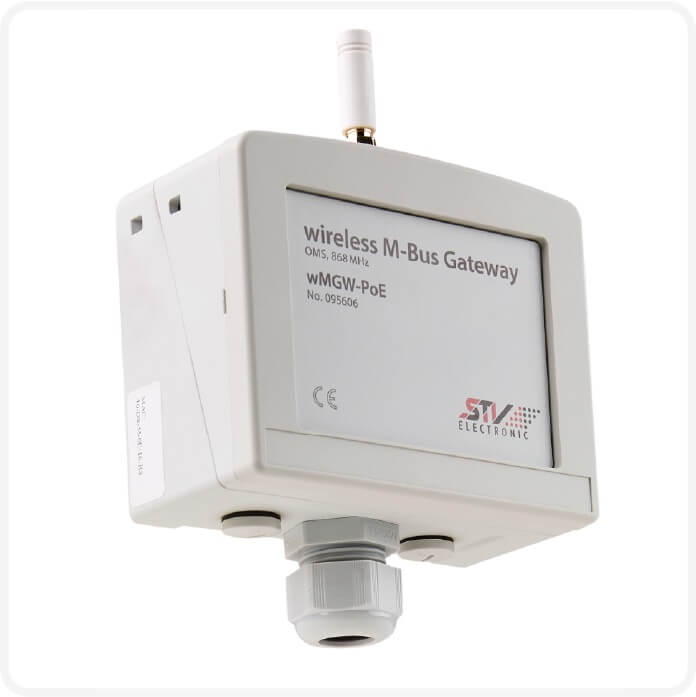

wMGW-PoE Gateway – Flexibilität trifft Effizienz

Das wMGW-PoE Gateway vereint hohe Flexibilität und einfache Integration in einem einzigen, kompakten Gerät. Es unterstützt den wireless M-Bus-Standard der OMS (Open Metering System Group) gemäß EN 13757-4 und arbeitet mit einer Trägerfrequenz von 868 MHz in den Modi S, T und C. Dank integrierter AES-Verschlüsselung ist zudem ein sicherer Betrieb mit Mode 5 und 7 gewährleistet. Zähler mit DLMS- oder SML-Protokoll werden bewusst nicht unterstützt, um ein optimiertes, zuverlässiges und ressourcenschonendes Funktionsspektrum für wM-Bus-Anwendungen zu bieten.

Durch Power-over-Ethernet (PoE) lässt sich das Gateway bequem über ein standardisiertes RJ45-Netzwerkkabel mit Spannung versorgen – ganz ohne zusätzliche Stromversorgung. Alternativ ist auch eine direkte Spannungsversorgung über 24 V möglich, was zusätzliche Flexibilität bei der Installation bietet. Das macht die Inbetriebnahme besonders einfach und erlaubt sowohl den Einsatz in bestehenden Netzwerkumgebungen als auch in klassischen Versorgungsstrukturen.

An der integrierten Ma(nager)-Schnittstelle können Zählerdaten komfortabel ausgelesen werden; zusätzlich ist das Gerät auch über Ethernet sowie über MQTT und Secure MQTT abfragbar. Die Ma(nager)-Schnittstelle unterstützt Datenübertragungsraten von 300 bis 38.400 Baud entsprechend EN 13757-3 und ermöglicht eine direkte Integration in bestehende Systeme. Die Parametrierung der Geräte erfolgt über die integrierte Weboberfläche.

Durch das robuste Gehäuse ist die Wandmontage schnell und sicher realisierbar. Für den Einsatz auf einer Tragschiene oder zur Mastmontage steht eine Adapterplatte als optionales Zubehör zur Verfügung. So eignet sich das Gateway für vielfältige Einsatzbereiche – von Maschinenbau und Industrieautomation bis hin zur Gebäude- und Haustechnik.

Produkteigenschaften auf einen Blick

  • Integration in bestehende M-Bus Systeme über die interne M-Bus-(Ma)nager-Schnittstelle
  • Parametrierung über eine integrierte Weboberfläche
  • Automatische Dokumentation von Zählerdaten im CSV-Format
  • Weitergabe von Datenpunkten über MQTT oder Ethernet für nahtlose Systemintegration
  • Unterstützt moderne AES-Verschlüsselungsverfahren
  • Flexible Wireless-Übertragungsmodi für verschiedene Einsatzanforderungen

Für alle, die präzise Messdaten einfach und sicher übertragen möchten – das wMGW-PoE Gateway ist Ihre vielseitige, verlässliche und zukunftsfähige Lösung.
