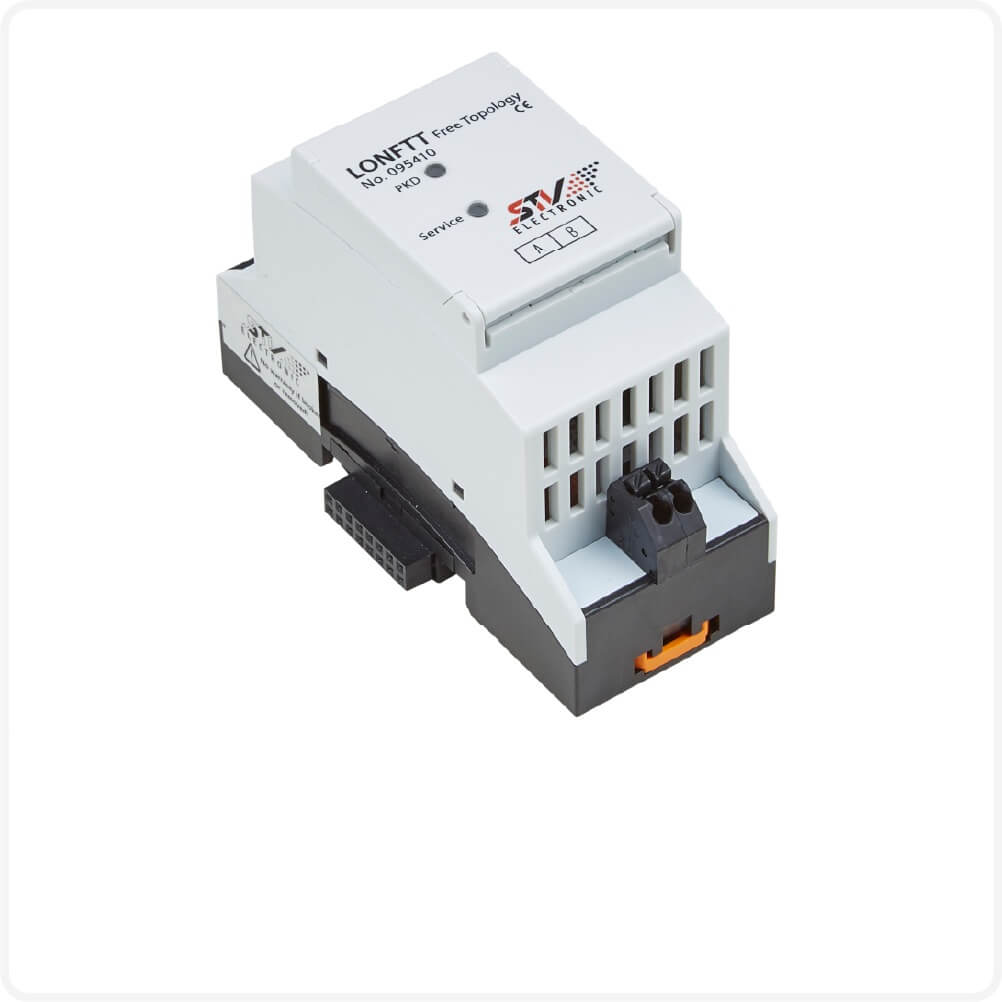

LON-Schnittstelle – FTT / PLT

Intelligente LonWorks®-Integration für den Smart Manager

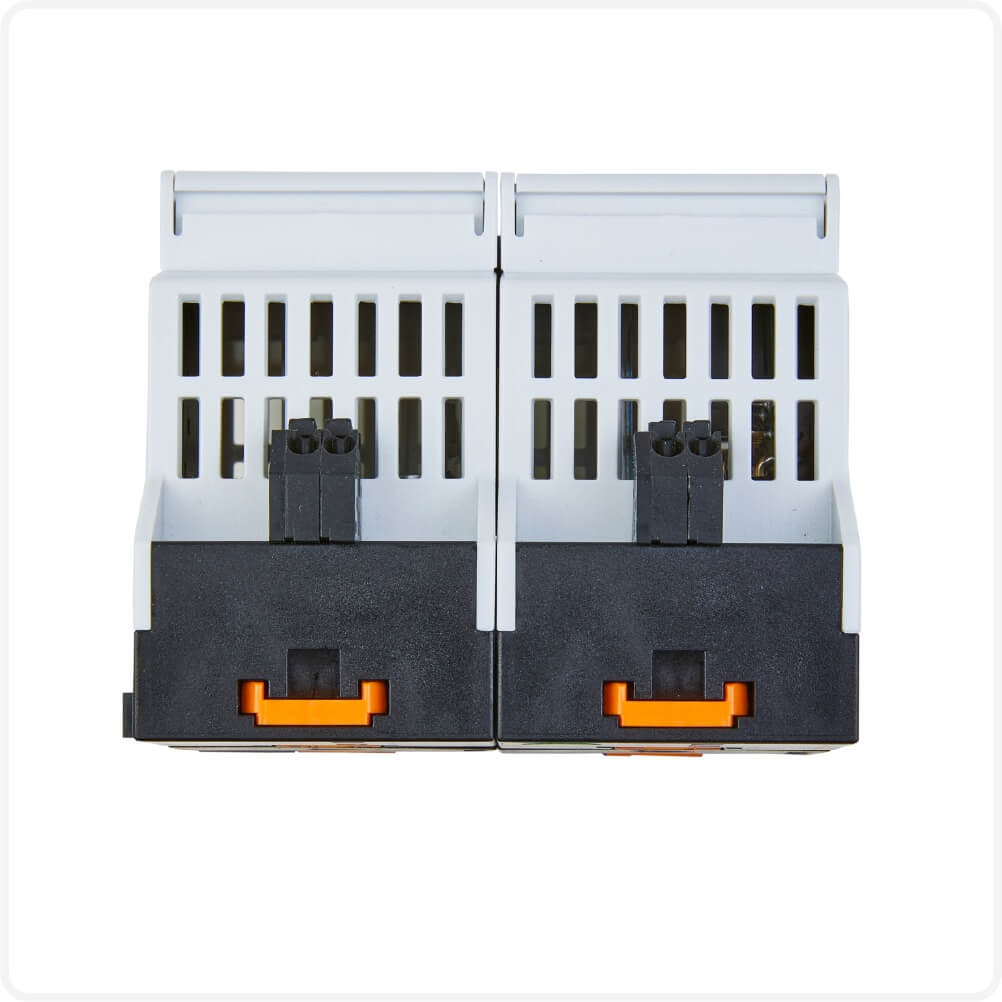

Die LON-Module erweitern den Smart Manager um eine Schnittstelle zu LonWorks®-Netzwerken und sind in zwei Ausführungen verfügbar: Free Topology TP/FT-10 (095410) und Powerline PLT (095411). Durch den STV-Tragschienenbus lassen sich die LON-Module direkt am Smart Manager anreihen. Diese Verbindung sorgt für eine kompakte Bauweise, reduziert den Verdrahtungsaufwand und ermöglicht eine schnelle Installation.

Die Kommunikation mit dem Smart Manager erfolgt intern über den STV-Tragschienenbus. Über einen wählbaren seriellen Anschluss lassen sich die Module optimal an die jeweilige Anwendung anpassen. Es können zwei Erweiterungen – z. B. LON-FTT und LON-PLT – flexibel kombiniert werden, um die Systemarchitektur optimal zu ergänzen. Die Servicebetätigung erfolgt kontaktlos und magnetisch über das Gehäuse-Oberteil. Die Service-LED kann bei Bedarf per Softwarebefehl deaktiviert werden, etwa zur unauffälligen Installation in sichtbaren Bereichen.

Die Konfiguration und Datenauswertung erfolgt über die API des Smart Managers und die Einbindung erfolgt über standardisierte LonMark®-Objekte.

• Einfache Anbindung an LonWorks®-Netzwerke
• Direkte Integration über STV-Tragschienenbus für minimale Verdrahtung
• Zwei kombinierbare Erweiterungen (z. B. LON-FTT und LON-PLT) über wählbare serielle Schnittstelle
• Kontaktlose Servicebetätigung über Magnet
• Abschaltbare Service-LED für dezente Installationen
• Konfiguration und Auswertung über Smart Manager API
• Standardisierte LonMark®-Objekte

Technische Details

• Versorgungsspannungsbereich: 20-28 V DC / 4,7-5,3 V DC
• Leistungsaufnahme bei Versorgungsnennspannung ohne Lastströme
  LON-FTT (095410): ca. 15 mA
  LON-PLT (095411): ca. 50 mA
• Umgebungstemperatur (Betrieb): -40 °C bis +55 °C
• Relative Feuchte (ohne Betauung): 93 %
• Installations-Einbaugehäuse nach DIN 43880
• Brennbarkeitsklasse: V0 nach UL 94
• Schutzart: IP 20
• Montage: Tragschiene 35 nach DIN EN 50022

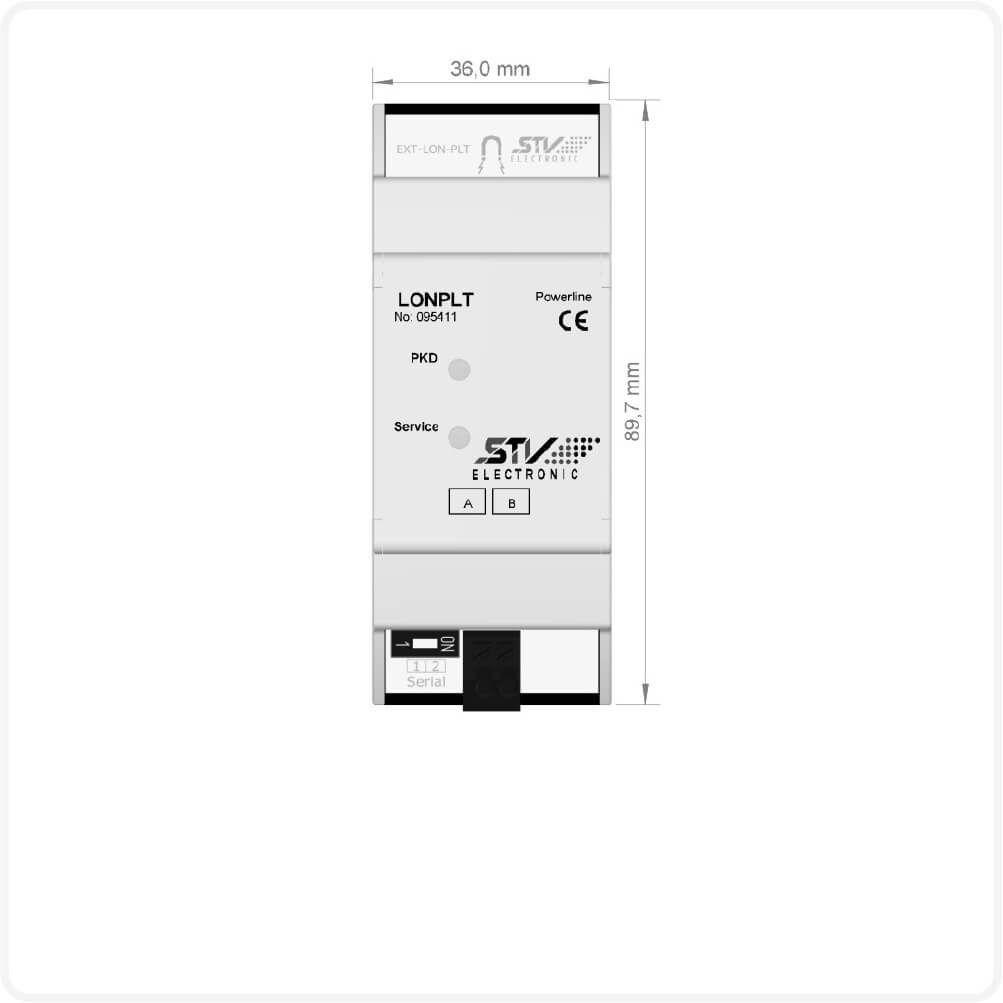

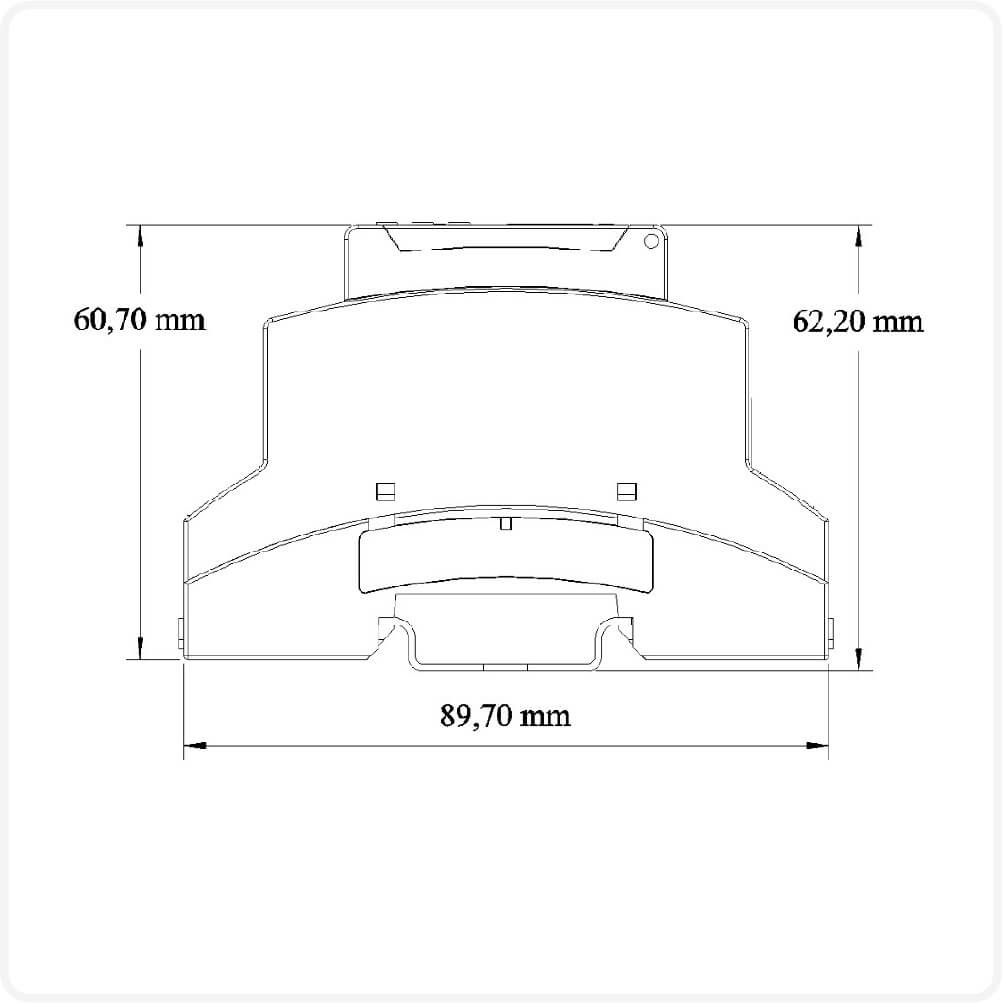

• Abmessungen (BxHxT): 36 x 89,7 x 60,7 mm, ca. 80 g (095410) / ca. 67 g (095411)

Artikel-Nr. – LON-FTT: 095410
Artikel-Nr. – LON-PLT: 095411
